Low Noise Vorverstärker für VHF / UHF



LNA für Weak Signal Communication und EME


LNA

Über die TGN SULNA 30xx Serie
TGN SULNA 3022 2 m
TGN SULNA 3022 70 cm
TGN SULNA 3032 23 cm
TGN SULNA 3032 13 cm



• TGN SULNA 30xx True Low Noise Serie


Die neue Serie von True Low Noise Vorverstärkern von TGN Technology vereint ein sehr niedriges Rauschmaß mit einem stabil angepassten Eingangskreis. Bei vielen Verstärkern steigt das auf dem Labortisch getrimmte niedrigste Rauschmaß im realen Einsatz an. Durch den relativ hohen Reflektionskoeffizienten am Eingang bleiben TGN True Low Noise Vorverstärker auch unter echten Bedingungen dicht am Nennwert. Feinste N-Flanschstecker und ein schlankes Gehäuse ermöglichen direktes Aufschrauben auf gängige Koaxialrelais (2 m und 70 cm Version). Typ 3022 ist einstufig, Typ 3032 ist zweistufig ausgeführt.



Foto: TGN Technology U.G.

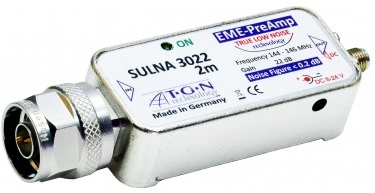

Daten: SULNA 3022 2m

Freq. Span 140-150 MHz
Noise Figure 0.25 dB typ.
Gain 22 dB
Max. Input level +5 dBm (3 mW)
Return Loss, Input (S11) -8 dB typ.
Return Loss, Output (S22) -20 dB typ.
IIP3 +16 dBm
OIP3 +38 dBm
Supply Voltage 8-24 VDC, 130 mA
Size (N-male + SMA) 93 x 28.5 x 18 mm
Size (2 x SMA) 84 x 28.5 x 18 mm

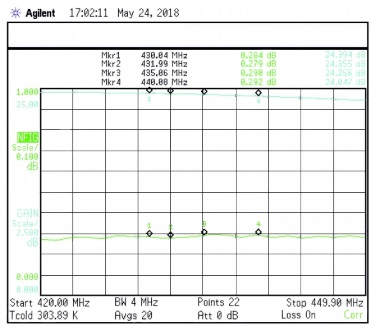

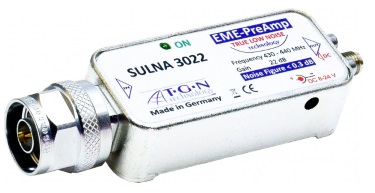

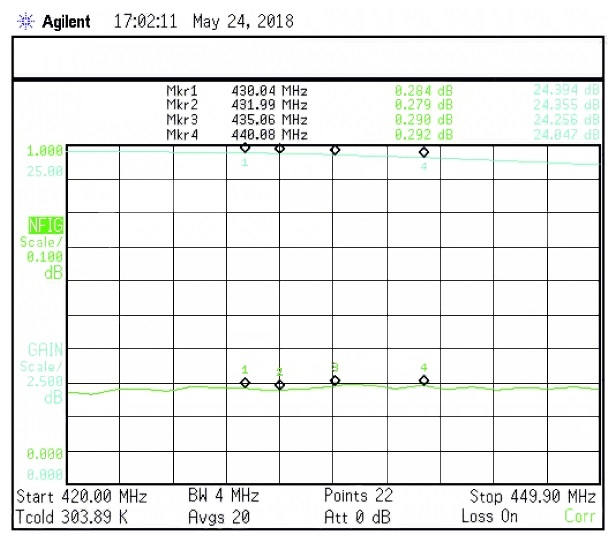

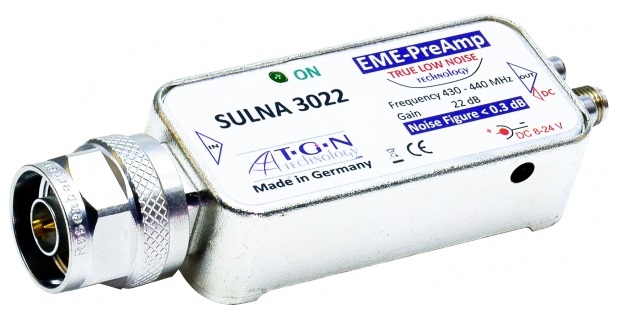

Daten: SULNA 3022 70 cm





Foto: TGN Technology U.G.





Freq. Span 430-440 MHz
Noise Figure 0.35 dB typ.
Gain 22 dB
Max. Input level +5 dBm (3 mW)
Return Loss, Input (S11) -8 dB typ.
Return Loss, Output (S22) -20 dB typ.
IIP3 +16 dBm
OIP3 +38 dBm
Supply Voltage 8-24 VDC, 130 mA
Size (N-male + SMA) 93 x 28.5 x 18 mm
Size (2 x SMA) 84 x 28.5 x 18 mm






Foto: TGN Technology U.G.

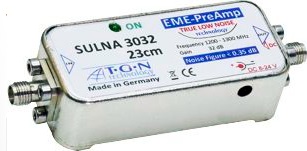

Daten: SULNA 3032 23 cm

Freq. Span 1200-1300 MHz
Noise Figure 0.35 dB typ.
Gain 35 dB
Max. Input level +0 dBm (1 mW)
Return Loss, Input (S11) -8 dB typ.
Return Loss, Output (S22) -20 dB typ.
IIP3 +2 dBm
OIP3 +36 dBm
Supply Voltage 8-24 VDC, 130 mA
Size (2 x SMA) 84 x 28.5 x 18 mm






Foto: TGN Technology U.G.

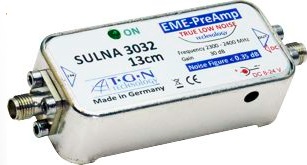

Daten: SULNA 3032 13 cm

Freq. Span 2300-2400 MHz
Noise Figure 0.35 dB typ.
Gain 32 dB
Max. Input level +0 dBm (1 mW)
Return Loss, Input (S11) -8 dB typ.
Return Loss, Output (S22) -20 dB typ.
IIP3 +4 dBm
OIP3 +36 dBm
Supply Voltage 8-24 VDC, 130 mA
Size (2 x SMA) 84 x 28.5 x 18 mm




Preise und Bestellen

Art.Nr.   Beschreibung     Am Lager   Preis
TGN SULNA 3022  2m N>SMA   SULNA 3022 True Noise Serie, 144 MHz LNA, typ. NF 0.25 dB, Gain 22 dB, in: N-male, out: SMA     € 159.00
TGN SULNA 3022 70cm N>SMA   SULNA 3022 True Noise Serie, 432 MHz LNA, typ. NF 0.35 dB, Gain 22 dB, in: N-male, out: SMA     € 159.00
TGN SULNA 3032 23cm SMA>SMA   SULNA 3032 True Noise Serie, 1200-1300 MHz LNA, typ. NF 0.35 dB, Gain 35 dB, in: & out: SMA     € 175.00
TGN SULNA 3032 13cm SMA>SMA   SULNA 3032 True Noise Serie, 2300-2400 MHz LNA, typ. NF 0.35 dB, Gain 32 dB in: & out: SMA     € 175.00



Preise inkl. 19% MwSt. zzgl. Versandkosten
